电动对夹式硬密封蝶阀D973H

更新时间:电动对夹式硬密封蝶阀D973H

已被浏览:

详细介绍

产品概述
D973H电动对夹式硬密封蝶阀、电动对夹式蝶饭,采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀具有双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。
产品特点
1、本阀采用三偏心密封结构,阀座与蝶板磨损小。
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。


三、主要技术参数

公称通经DN(mm)

50~2000

公称药理PN(MPa)

0.61.01.62.5

密封试验(MPa)

0.661.11.762.75

强度试验(MPa)

0.91.52.43.75

适用温度

碳钢:-29℃~425℃ 不锈钢:-40℃~650℃

适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合GB/T13927-92标准

驱动方式

蜗轮传动、电动、气动、液动

四、主要零部件材料

零件名称

材料

阀体

WCB、合金钢、不锈钢、QT4500

蝶板

WCB、合金钢、不锈钢、QT4500

阀轴

2Cr13不锈钢、合金钢


密封圈

不锈钢圈

填料

柔性石墨

五、采用标准

制造标准

JB/T 8527-97

法兰标准

GB9113-2000

结构长度标准

GB12221-89

检验标准

GB/T 13927-92

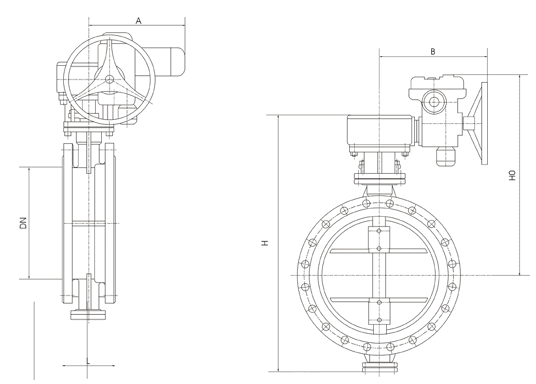

六、D973H0/16/25/电动对夹式硬密封蝶阀主要外形连接尺寸(单位:mm)

公称通经(DN)

主要尺寸

法兰尺寸和螺栓规格

1.0MPa1.6MPa2.5MPa
LHH1D14-Ф-MD14-Ф-MD14-Ф-M
5043530112125Ф18125Ф18125Ф18
6546530115145Ф18145Ф18145Ф18
8049565120160Ф18160Ф18160Ф18
10056600138180Ф18180Ф18190Ф23
12564640164210Ф18210Ф18220Ф27
15070705175240Ф23240Ф23250Ф27
20071775208295M20295M20310M24
25076945243350M20355M24370M27
300831070283400M20410M24430M27
350921140310460M20470M24490M30
4001021210340515M24525M27550M33
4501141335380565M24585M27600M33
5001271415410620M24650M30660M33
6001541605470725M27770M33770M36
7001651844550840M27840M33875M39
8001902040640950M30950M36990M45
90020322557101050M301050M361090M45
100021623807701160M331170M391210M52
120025426408901380M361390M451420M52
