不锈钢浮动球阀Q41F-16P

更新时间:不锈钢浮动球阀Q41F-16P

已被浏览:

详细介绍

产品概述
球阀是一种重要的阀类,在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体(或部分球),球体随阀杆转动,实现阀门的开启或关闭。
在各种阀门中,球阀的流动阻力最小,全径球阀打开时,球体通道、阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。
球阀旋转90°即可全关全开,启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻,便于管道安装。

主要性能规范

设计与制造

结构长度

法兰尺寸

压力-温度

试验-检验

GB122237

GB12221

GB9113 JB79

GB9131

GB/T13927 JB/T9092

压力试验

公称压力

1.6

2.5

4.0

强度试验

2.4

3.8

6.0

水密封试验

1.8

2.8

4.4

气密封试验

0.4-0.7

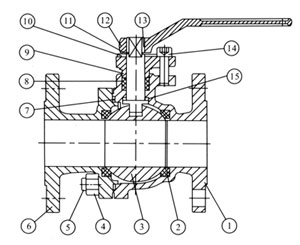

主要零件材料

阀体


ZG1Cr18Ni9Ti

CF8

CF3

ZG1Cr18Ni12Mo2Ti

CF8M

CF3M

球体 阀杆


1Cr18Ni9Ti

304

304L

1Cr18Ni12Mo2Ti

316

316L

阀 座

聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL

垫片

聚四氟乙烯PTFE 不锈钢/柔性石墨

阀杆座

聚四氟乙烯PTFE 不锈钢/柔性石墨

填料

聚四氟乙烯PTFE 增强柔性石墨

填料压盖


1Cr18Ni9Ti

304

304L

1Cr18Ni12Mo2Ti

316

316L

温度

-29~150(聚四氟乙烯 PTFE) -29~200(加玻纤增强聚四氟乙烯 PTFE+GLASS) -29~300(对位聚笨 PPL)

介质

水 蒸汽 油品

硝酸类

强氧化介质

醋酸类

尿素类

主要外型尺寸





1.6MPa

DN

L

D

D1

D2

b

n-φd

H

D0

凸面法兰
RF

Q41F

Q41PPL

16C

16P

16R

15

130

95

65

45

14

44

78

140

20

140

105

75

55

14

44

84

160

25

150

115

85

65

14

44

95

180

32

165

135

100

78

16

48

150

250

40

180

145

110

85

16

48

150

300

50

200

160

125

100

18

48

170

350

65

220

180

145

120

20

48

195

350

80

250

195

160

135

20

88

215

400

100

280

215

180

155

20

88

250

500

125

320

245

210

185

22

88

265

600

150

360

280

240

210

24

8-23

270

800

200

400

335

295

265

26

12-23

330

1200

2.5MPa

15

130

95

65

45

16

44

103

140

凸面法兰

RF

Q41F

Q41PPL

25

25P

25R

20

140

105

75

55

16

44

112

160

25

150

115

85

65

16

44

123

180

32

165

135

100

78

18

48

150

250

40

180

145

110

85

18

48

156

300

50

200

160

125

100

20

88

172

350

65

220

180

145

120

22

88

197

350

80

250

195

160

135

22

8-23

222

400

100

280

230

190

160

24

8-23

253

500

125

320

270

220

188

28

8-25

275

600

150

360

300

250

218

30

8-25

286

800

200

400

360

310

278

34

12-25

340

1200
