超薄型气动球阀Q671F/641F-16P

更新时间:超薄型气动球阀Q671F/641F-16P

已被浏览:

详细介绍

用途及用途
该薄型球阀是吸收意大利技术并经国产化设计而发展出来的新型超短法兰距球阀。
它采用直连方式执行机构连接,具有结构紧凑、尺寸小、重量轻、摩擦阻力小、回差小、动作稳定可靠等优点。


技术参数


公称通径DN(mm)

1550

公称压力PN(MPa)

1.6

2.5

公称压力
PS(MPa)

强度试验

2.4

3.75

密封试验

1.76

2.75

材料\材料代号

C

P

R

主 要

零 件

阀 体

WCB

ZG1Cr 18Ni 9Ti

ZG0Cr 18Ni 12Mo2Ti

球 体

WCB

ZG1Cr 18Ni 9Ti

ZG0Cr 18Ni 12Mo2Ti

阀 杆

2Cr13

1Cr 18Ni 9Ti

0Cr 18Ni 12Mo2Ti

密封圈

增强聚四氟乙烯 对位聚苯

填 料

聚四氟乙烯 柔性石墨

适 用
工 况

适用介质

水、蒸汽、油品

硝酸类

醋酸类

适用温度

-28℃ - 250℃

执行器

型 号

DA/SR系列、GTD/GTE系列、QGSY系列等

气源压力

0.4-0.7MPa

执行标准

设计制造

结构长度

法兰尺寸

压力温度

试验检验

GB12237

GB12221

GB9113

GB9131

GB13927

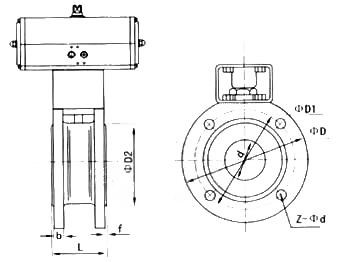

安装尺寸表



公称通径
DN(mm)

尺 寸(mm)

执 行 器 型 号

L

D

D1

D2

d

b

f

Z-Md

可选配DA/SR、QGSY、

SY-CH、GTD/GTE

AW/AWS、SY-YD、

系列执行器

(以上选配仅供参考

具体选区用根据实际要求)

15

35

95

65

45

15

14

2

4-M12

20

38

105

75

55

19

14

4-M12

25

42

115

85

65

23.5

14

4-M12

32

50

135

100

78

30

16

4-M16

40

60

145

110

85

36

16

3

4-M16

50

70

160

125

100

45

16

4-M16

65

95

180

145

120

58

18

4/8-M16

80

118

195

160

135

67/76

20

8-M16

100

140

215

180

155

76/92

20

8-M16

125

175

245

210

185

100

22

8-M16

150

210

280

240

210

125

24

8-M16
