气动球阀(双作用气缸)Q641F-16C

更新时间:气动球阀(双作用气缸)Q641F-16C

已被浏览:

详细介绍

用途及特点
该球阀主要用于截断或接通管路中的介质,亦可用用于流体的调节与控制,它与其它阀类相比,具有以下一些优点。

1、流体阻力小、球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。
3、阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。
7、 防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。

执行机构

采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。

1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
附件的选项

根据不同控制和要求可选择下列附件:
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件:电气定位器、气动定位器、电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件。
手动机构:HVSD手操机构

性能规范


试验压力
(Mpa)

公称压力(Mpa)

压力级(class)

JIS(Mpa)

1.6

2.5

4.0

6.4

10.0

150

300

600

10K

20K

强度试验

2.4

3.8

6.0

9.6

15.0

3.1

7.8

15.3

2.4

3.8

密封试验

1.8

2.8

4.4

7.0

11.0

2.2

5.6

11.2

1.5

2.8

气密试验

0.5~0.7

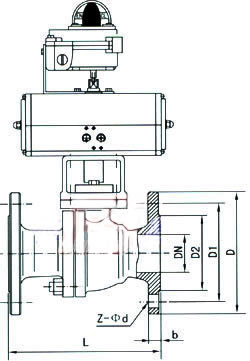

安装尺寸表


公称通径
DN(mm)

尺 寸(mm)

执 行 器 型 号

1.6MPa

2.5MPa

4.0MPa

L

D

D1

b

Z-фD

L

D

D1

b

Z-фD

L

D

D1

b

Z-фD

可选配DA/SR、QGSY、

SY-CH、GTD/GTE

AW/AWS、SY-YD、

系列执行器

以上选配仅供参考具体

选区用根据实际要求

15

130

95

65

14

44

130

95

65

16

44

130

130

65

16

44

20

130

105

75

14

44

130

105

75

16

44

150

150

75

16

44

25

140

115

85

14

44

140

115

85

16

44

160

160

85

16

44

32

165

135

100

16

48

165

135

100

18

48

180

180

100

18

48

40

165

145

110

16

48

165

145

110

18

48

200

200

110

18

48

50

203

160

125

16

48

203

160

125

20

48

230

230

125

20

48

65

222

180

145

18

48

222

180

145

22

88

290

290

145

22

88

80

241

195

160

20

88

241

195

160

22

88

310

310

160

22

88

100

305

215

180

20

88

305

230

190

24

8-23

350

350

190

24

8-23

125

356

245

210

22

88

356

270

220

28

8-25

400

270

220

28

8-25

150

394

280

240

24

8-23

394

300

250

30

8-25

480

300

250

30

8-25

200

457

335

295

28

12-23

457

360

310

34

12-25

600

375

320

38

12-30
