一、产品结构及其特性说明
三通球阀适用于液体、气体、粉体等介质的汇合、分流及分配。其操作省力,维修方便。适用于石油、化工、电力等企业部门输送各种气体、液体、粉体等介质的管道、储罐、容器设备上汇合或分流装置。其特点是:
1.阀门按流通形式分为“L型”(3位2通)、“T型”(3位2通)两种类型。其中“L型”可实现对介质流向进行如‘图A’的两种切换功能;“T型”可实现对介质的分流或混流,如‘图B’的四种切换功能。可按工况要求选择其中一种。
2.阀座采用PTFE材料,阀门的启团力小,开关轻便。
3.阀门采用三体结构,拆装方便,便于现场维修、更换、其流道通畅,流体阻力小。
4.具有防静电结构,下装式阀杆及填料结构设计,防止阀杆脱落,体积小节约安装空间。
二、性能及设计规范:
1、压力等级:PN1.6、2.5、4.0、6.4、(Mpa);ANSI 150、300磅级
2、公称通径:DN15-200;1/2”-8”
3、适用温度:-29-150℃
4、适用介质:碳钢:适用水 蒸气 油品等介质
5、连结方式:法兰连结按:JB、GB、HG、SH及ANSI B16.5、JIS、DIN等标准;
焊接端按:GB12224及ANSI B 16.25;螺纹连结按:GB7306及NPT

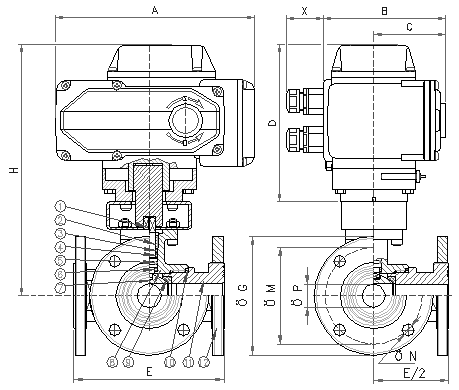

主要零件材料
阀体\阀盖 | GB | WCB | ZGlCrl8Ni9Ti | ZGOCfl8Nil2M02Ti | |||
ASTM | WCB | CF8 | CF8M | ||||
球体 | GB | 2Cfl3 | 1Cfl8Ni9Ti | 0Cfl8Ni12M02Ti | |||
ASTM | 420 | 304 | 316 | ||||
阀杆 | GB | 2Crl3 | 1Crl8Ni9Ti | 0Crl8Ni12M02Ti | |||
ASTM | 420 | 304 | 316 | ||||
阀座\密封面 | GB | 聚四氟乙烯 | 对位聚苯 | 聚四氟乙烯 | 对位聚苯 | 聚四氟乙烯 | 对位聚苯 |
ASTM | 聚四氟乙烯 | 对位聚苯 | 聚四氟乙烯 | 对位聚苯 | 聚四氟乙烯 | 对位聚苯 | |
填料 | GB | 聚四氟乙烯 | 柔性石墨 | 聚四氟乙烯 | 柔性石墨 | 聚四氟乙烯 | 柔性石墨 |
ASTM | 聚四氟乙烯 | 柔性石墨 | 聚四氟乙烯 | 柔性石墨 | 聚四氟乙烯 | 柔性石墨 | |
螺栓 | GB | 35 | 0Crl8Ni9 | 0Crl8Ni9 | |||
ASTM | A193B7 | A320-B8 | A320-B8 | ||||
螺母 | GB | 45 | 0Cfl8Ni9 | 0Crl8Ni9 | |||
ASTM | A1942H | A194-8 | A194-8 |
