产品特点
1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构,在阀门开启、关闭的位置设定限位,当阀门使用在关键装置上时,限位块上设有锁孔可锁定开关 位置避免误操作。手柄上有明显地开和关标识。
2、阀杆采用A182F(1Cr13)整体锻造并调制处理,硬度达到HB220~250。阀杆通过平键或花键或方契与手柄连接,通用性强,拆装方便。阀杆设有防吹出结构。
3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈,使得阀杆在一定的润滑情况下实现可靠的密封。
4、根据需要,球阀可设计成防静电结构,在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质,确保系统安全。
5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构;DN150以下为浮球形式,DN200以下为固定球形式。
6、球阀阀座处可设置辅助密封结构,在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封,并可根据需要加长阀杆以适宜埋地铺设得场所
阀体 | 阀杆 | 阀球 | 密封面 | 垫片 | 填料 | 工作温度 | 适用介质 |
WCB | 1Cr13 | 1Cr13 | 1Cr13 司太立合金 本体材料 | 柔性石墨 不锈钢加柔性石墨 08软钢 F304 F316 | 柔性石墨 编结石墨 | -29-425℃ | 水、蒸汽、油品 |
WC6 | 15CrMo | 15CrMo | -29-425℃ | ||||
WC9 | 25Cr2MoV | 25Cr2MoV | |||||
LCB | 304 | 304 | -46-354℃ | ||||
CF8 | 304 | 304 | 96-600℃ | 部分酸、碱 | |||
CF3 | 304L | 304L | |||||
CF8M | 316 | 316 | |||||
CF3M | 316L | 316L |

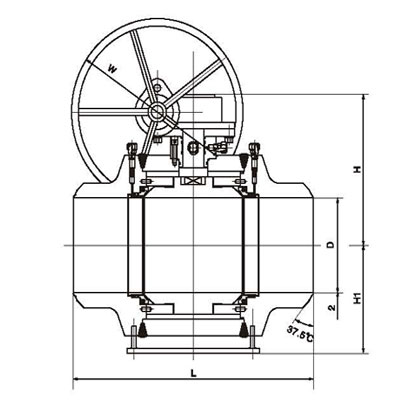

Class 150Lb
公称通经DN | NPS | 2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | |
DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | ||
d1 | 51 | 76 | 102 | 152 | 203 | 254 | 305 | 337 | 387 | 438 | 489 | ||
L | RF | 178 | 203 | 229 | 394 | 457 | 533 | 610 | 686 | 762 | 864 | 914 | |
BW | 216 | 283 | 305 | 457 | 521 | 559 | 635 | 762 | 838 | 914 | 991 | ||
H1 | 100 | 110 | 130 | 175 | 210 | 274 | 305 | 340 | 395 | 440 | 470 | ||
H | 165 | 90 | 200 | 270 | 300 | 380 | 420 | 450 | 530 | 560 | 605 | ||
W | 400 | 700 | 850 | 600 | 600 | 600 | 800 | 800 | 800 | 800 | 800 | ||
E | - | - | - | 116 | 116 | 116 | 171 | 171 | 257 | 257 | 257 | ||
F | - | - | - | 350 | 350 | 350 | 420 | 420 | 500 | 500 | 500 | ||
WT(KG) | 24 | 50 | 75 | 195 | 280 | 440 | 570 | 800 | 1480 | 2350 | 2400 |
Class 300Lb
公称通经DN | NPS | 2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | |
DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | ||
d1 | 51 | 76 | 102 | 152 | 203 | 254 | 305 | 337 | 387 | 438 | 489 | ||
L | RF | 178 | 203 | 229 | 394 | 457 | 533 | 610 | 686 | 762 | 864 | 914 | |
BW | 216 | 283 | 305 | 457 | 521 | 559 | 635 | 762 | 838 | 914 | 991 | ||
H1 | 100 | 110 | 130 | 175 | 210 | 274 | 305 | 340 | 395 | 440 | 470 | ||
H | 165 | 90 | 200 | 270 | 300 | 380 | 420 | 450 | 530 | 560 | 605 | ||
W | 400 | 700 | 850 | 600 | 600 | 600 | 800 | 800 | 800 | 800 | 800 | ||
E | - | - | - | 116 | 116 | 116 | 171 | 171 | 257 | 257 | 257 | ||
F | - | - | - | 350 | 350 | 350 | 420 | 420 | 500 | 500 | 500 | ||
WT(KG) | 30 | 58 | 95 | 210 | 318 | 440 | 575 | 800 | 1840 | 2700 | 2890 |
Class 400Lb
公称通经DN | NPS | 2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | |
DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | ||
d1 | 51 | 76 | 102 | 152 | 203 | 254 | 305 | 337 | 387 | 438 | 489 | ||
L | RF | 292 | 359 | 406 | 495 | 597 | 673 | 762 | 826 | 902 | 978 | 1054 | |
BW | 295 | 356 | 410 | 498 | 600 | 676 | 765 | 829 | 905 | 978 | 1060 | ||
H1 | 110 | 120 | 140 | 185 | 220 | 70 | 310 | 345 | 410 | 440 | 480 | ||
H | 180 | 200 | 210 | 290 | 320 | 380 | 430 | 450 | 550 | 580 | 630 | ||
W | 400 | 700 | 850 | 600 | 600 | 600 | 800 | 800 | 800 | 800 | 800 | ||
E | - | - | - | 116 | 116 | 116 | 171 | 171 | 257 | 257 | 257 | ||
F | - | - | - | 350 | 350 | 350 | 420 | 420 | 500 | 500 | 500 | ||
WT(KG) | 41 | 72 | 108 | 232 | 345 | 480 | 630 | 870 | 1950 | 2800 | 3250 |
Class 600Lb
公称通经DN | NPS | 2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" |
DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
d1 | 51 | 76 | 102 | 152 | 203 | 254 | 305 | 337 | 387 | 438 | 489 | |
L | RF | 292 | 359 | 432 | 559 | 660 | 673 | 838 | 889 | 991 | 1092 | 1194 |
BW | 295 | 356 | 435 | 562 | 664 | 676 | 841 | 892 | 994 | 1095 | 1200 | |
RTJ | 292 | 356 | 432 | 559 | 660 | 270 | 838 | 889 | 991 | 1092 | 1194 | |
H1 | 110 | 120 | 140 | 185 | 220 | 380 | 310 | 345 | 410 | 440 | 480 | |
H | 180 | 200 | 210 | 290 | 320 | 600 | 430 | 450 | 550 | 580 | 630 | |
W | 400 | 850 | 1000 | 600 | 600 | 116 | 800 | 800 | 800 | 800 | 800 | |
E | - | - | - | 116 | 115 | 350 | 171 | 171 | 150 | 83 | 123 | |
F | - | - | - | 350 | 350 | 480 | 420 | 420 | 580 | 650 | 735 | |
WT(KG) | 32 | 64 | 120 | 260 | 500 | 700 | 1098 | 1520 | 2300 | 3250 | 3780 |
