不锈钢三通球阀Q14F-16P

更新时间：不锈钢三通球阀Q14F-16P

已被浏览：次

详细介绍

Q14F/Q15F-16P不锈钢阀门产品特征

不锈钢球阀公称压力：2.5MPa
不锈钢球阀适用稳定范围：-20～232℃～350℃
不锈钢球阀适用介质：水、油、气及某些腐蚀性液体（W。O。G）
不锈钢球阀螺纹类型:G.NPT.BSPT.BSP.DIN259/2999

主要零件材料

零件名称

材质

阀体

不锈钢CF8M/CF8

阀盖

不锈钢CF8M/CF8

球

不锈钢CF8M/CF8

球垫

聚四氟乙烯PTEE

阀杆

不锈钢CF8M/CF8

填料

聚四氟乙烯PTEE

中口

聚四氟乙烯PTEE

大薄片

聚四氟乙烯PTEE

压紧螺母

不锈钢CF8M/CF8

手柄

不锈钢CF8M/CF8

流向指示牌

ALUMINUM

华司

不锈钢CF8

螺帽

不锈钢CF8

锁定装置

不锈钢CF8

皮套

塑料

盲盖

不锈钢CF8M/CF8

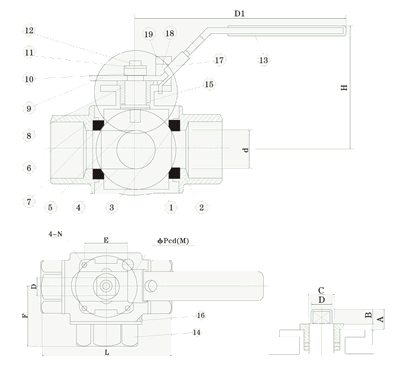

L型主要尺寸


SIZE

d

L

H

D1

B

W1

W2

h

1/2"

12.7

64

53

97

32.0

22.4

35.0

10-24UNC

3/4"

16.0

76

63

126

38.0

22.4

35.0

10-24UNC

1"

20.0

87

66

126

43.5

22.4

35.0

10-24UNC

1/4"

25.0

96

81

145

48.0

22.4

35.0

10-24UNC

1/2"

32.0

114

83

145

57.0

22.4

38.1

1/4-20UNC

2"

38.1

142

96

204

71.0

22.4

38.1

1/4-20UNC
