真空闸阀DKZ61H-16C

更新时间:真空闸阀DKZ61H-16C

已被浏览:

详细介绍

产品用途
真空闸阀连接形式分法兰、焊接两种,驱动方式有手动、电动两种。该阀门适用于工作温度≤425℃和≤550℃,工作介质为水、蒸汽或空气的管路上,作为启闭装置;尤其适用于火电厂汽机冷凝和真空负压系统,起真空隔离密封作用。

结构特点
1、设计了真空密封结构填料室,使系统与大气隔离,具有良好的环保性能。
2、选材考究,符全国内外相关标准,材料的全面质量高。
3、密封副配对先进合理,提高了密封性能,使用寿命长。
4、启闭件采用平行闸板双向弹性密封,摩擦力小,启闭轻松,维修方便,密封可靠,性能优良。
5、阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性。
6、法兰垫片采用复合材料,膨胀系数大、气密性能好、保证系统与大气隔离可靠。

应用规范

设计与制造

GB/T12224
JB/T3595

连接端尺寸

结构长度

GB/T12221

法兰尺寸

JB/T79

检验与试验

JB/T9092

材 料

碳钢

GB/T12229

不锈钢
GB/T12230

合金钢

Q/ZB66

标 志

GB/T12220

供 货

JB/T7928

主要零件材料及使用范围 Materials for main parts and

阀体

阀盖

阀板

密封圈

阀杆

填料

适用介质

适用温度
(≤℃)

WCB

WCB+D507MO

Stellite6

2Crl3

柔性石墨

水、蒸汽

425

ZGlCr5MO

ZGlCr5M0+
Stellite12

Stellite6

4Cr9SI2

柔性石墨

水、油品、蒸汽

540

ZGlCrl8Ni9Ti

ZGlCr5M0+
Stellite12

Stellite6

1Crl8Ni9Ti

PTFE

水、蒸汽、腐蚀性蒸汽

200

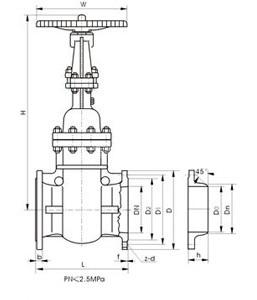

 主要尺寸及重量 Main dimensions and weight


公称通径
DN/mm
公称压力
PN/MPa
主要外形尺寸和连接尺寸/mm重量
kg
LHDD1D2bfz-dDo
501.62503451601251OO1634825028
652703951801451201834825040
802804251951601352038830058
10030051O2151801552038830075
12532557024521O18522388350110
15035072528024021O2438-23350150
20040082033529526526312-23400223
25045089040535532030312-25450326
300500107046041O37530312-25550432
350550132052047043534416-25600572
400600145058052548536416-30650740
450650156064058554540420-30700955
500700172070565060844420-347501195
600800188084077071848520-418001455
7009002085g1O84078850524-41850211O
8001OOO2590102095089852524-419502630
5025               2503451601251002034825030
652703951801451202238825043
802804251951601352238830060
1OO3005102301901602438-2330079
1253255702702201882838-25350114
1503507253002502183038-25350157
20040082036031027834312-25400243
25045089042537033236312-30450345
300500107048343039040416-30550455
350550132055049044844416-34650615
400
145061055050548416-34700794
450650156066060055550420-347501018
500700172073066061O52420-418001250
600800188084077071856520-418501528
700900208595587581560524-489002265
80010002590107099093064524-4810002847
