丝口闸阀Z15W-16P

更新时间:丝口闸阀Z15W-16P

已被浏览:

详细介绍

产品说明
1、设计制造按GB12234-89
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按GB13927

主要技术参数和性能指标
公称通径:DN15-DN100
公称压力:1.6Mpa
工作介质:水、油、汽
工作温度:t≤170℃
管螺纹符合ISO228标准

性能规范

型号

公称压力
(MPa)

实验压力

工作温度(℃)

适用介质

强度(水)(Mpa)

密封(水)空气

低压密封空气(Mpa)

Z4IH6C
Z41W6P(R)

1.6

2.4

1.8

0.6

≤200

NITRICACID

硝酸类

ACETICACID

醋酸类

NITRICACID

Z41W-25P(R)

2.5

3.8

2.8

0.6

≤200

硝酸类

Z41W-40P(R)

4.0

6.0

4.4

0.6

≤200

ACETICACID

Z41W-64P(R)

6.4

9.6

7.0

0.6

≤200

醋酸类




主要零件材料

序号NO.

零件名称

材质

1

阀体

不锈钢CF8M/CF8

2

闸板

不锈钢CF8M/CF8

3

阀杆

不锈钢SS316/304

4

阀盖

不锈钢CF8M/CF8

5

填料

聚四氟乙烯PTFE

6

止推垫片

不锈钢SS304

7

阀杆架

不锈钢SS316/SS304

8

填料

聚四氟乙烯PTFE

9

螺母

不锈钢SS304

10

填料压盖螺母

不锈钢SS316/SS304

11

手轮

铝合金

12

铬牌

13

手轮垫片

不锈钢SS304

14

手轮螺母

不锈钢SS304

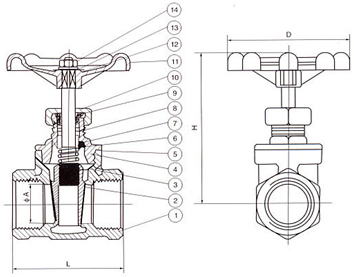

主要连接尺寸及重量 单位:mm

SIZE1/2"3/4"1"1 1 / 4 "1 1 / 2 "2"
A152025323850
H9097108120146163
L556065758595
D7070808090100

主要外形尺寸


DN

规格

A

B

C

D

10

3/8

42

9.5

66.5

45

15

1/2

43

12.8

71

55

20

3/4

46

17

76

55

25

1

53

21

87.5

60

32

1 1/4

55

27

101

68

40

1 1/2

58

34

111

72

50

2

66.5

45

128

80

65

2 1/2

80

55

155

98

80

3

83

66

180

110

100

4

101

87

218

126
