消防专用信号软密封闸阀XZ45X-16型

更新时间:消防专用信号软密封闸阀XZ45X-16型

已被浏览:

详细介绍

产品概述
信号闸阀、信号蝶阀常应用于自动喷水消防管路系统,来监控供水管路,可以远地指示阀门开度。升杆式闸阀及附开度指示闸阀也经常应用于消防系统,如果闸阀安装位置离地面较高时,一般使用升杆式闸阀,可以明显指示阀门开度,若安装位置较低。则需用附开度指示闸阀。

主要零部件材料


零件名称

材质

传动帽

球墨铸铁、铸钢

手轮

可锻铸铁

防尘罩

塑料

密封圈

丁腈橡胶、三元乙丙

止推轴承

锡青铜

阀盖

灰铸铁、球墨铸铁、铸钢

螺栓

碳钢、不锈钢

阀体

灰铸铁、球墨铸铁、铸钢

铜螺母

锡青铜

阀杆

不锈钢

阀瓣

球墨铸铁+三元乙丙或丁腈橡胶


主要技术参数

公称压力:1.0~2.5MPa

公称通经:50~400mm

工作温度:0~80℃

适用介质:水、油、气等

法兰标准:GB/T 17241.6 GB9113

试验标准:GB13927 AP1598

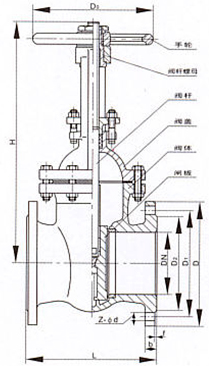

消防专用信号弹性座封闸阀主要连接外型尺寸 单位:mm


DN

50

65

80

100

125

150

200

250

300

350

400

L

178

190

203

229

254

267

292

330

356

381

406

H

370

408

452

510

566

630

765

927

1048

1110

1320
