HD7Q41X型全液控止回蝶阀

更新时间：HD7Q41X型全液控止回蝶阀

已被浏览：次

详细介绍

产品概述
本蝶阀适用于介质为水的泵出口管路上，作为闭路并和止回阀，用来避免和减少管路系统中介质繁荣倒流及产生过大的水锤，以保护管路系统。

用途
本蝶阀适用于介质为水的泵出口管路上，用来避免和减少管路系统中介质繁荣倒流及产生过大的水锤，以保护管路系统，其功能事以一阀代两阀（传统的管路设计中以闸阀配止回阀或以普通蝶阀配止回阀）

特点
1、HD7Q41X型全液控止回蝶阀控制部分采用了全液控形式，以蓄能器取化了重锤部分，减小了能量损耗，传动机构得到简化，占具空间笑，与　一般型蝶阀相近。安装方便　，即课左、右卧式安装，也可以立式安装。

2、该阀装在泵后，可代替闸阀（蝶阀）和止回阀两台阀门。且流阻系数小，大口径蝶阀流阻系数只比闸阀略高。因此，该类阀门为节能产品。

3、HD7Q41X型阀关闭时，可以根据管道系统的特性或用户要求调整快、慢关段的时间和切换角度，从而达到消除或减小水锤，保护系统作用。

4、如所有行程开关都采用电感式接近开关，移除液压站，防护等级可达IP67。

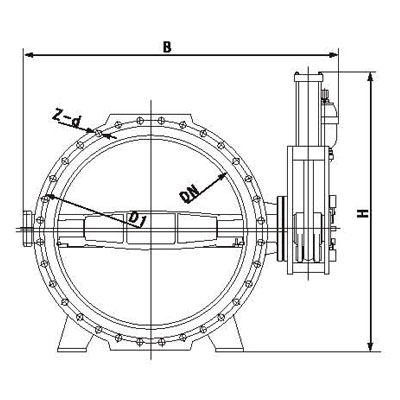

HD7Q41X-6/10/16全液控止回阀蝶阀主要外形连接尺寸
