电动矩形百叶式调节蝶阀

更新时间:电动矩形百叶式调节蝶阀

已被浏览:

详细介绍

用途和特点
电动百叶式蝶阀配置电动执行机构广泛应用于建材、治金、矿山、电力等生产过程,能自动控制或手动控制调节管路中介质流量。蝶板采用百叶多轴体结构,液体均匀,启闭力矩小,动作灵敏,性能可靠。

主要技术参数

公称压力PN

0.05MPa

泄漏率

≤3%

适用温度

-30℃~350℃

介质流量

≤25m/s

适用介质

粉尘、含尘气体

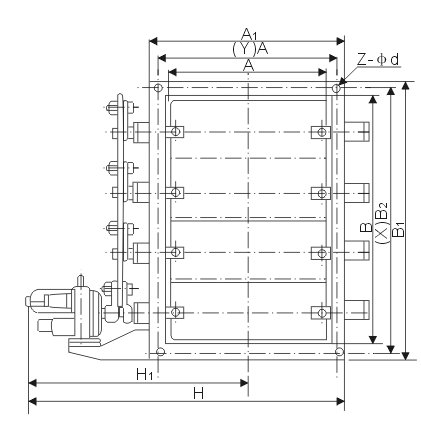

电动矩形百叶式调节蝶阀主要外形连接尺寸


A×B

A1×B1

A2×B2

L

L1

H1

H

b

Z-Фd

X

Y

320×180

375×105

400×240

180

245

580

735

8

164

5

3

320×250

375×395

400×330

180

245

625

825

8

164

5

3

400×200

455×255

500×330

200

245

610

805

8

168

5

3

400×320

455×375

500×420

200

245

870

915

8

168

5

3

500×200

555×255

600×300

220

245

610

805

8

168

5

3

500×400

555×455

600×500

220

245

370

915

8

208

5

5

630×320

685×375

730×420

220

245

610

805

10

208

7

3

630×400

685×455

730×500

220

245

710

995

10

248

7

5

800×400

855×455

900×500

240

300

670

945

10

248

7

5

800×630

855×685

900×730

240

300

710

995

10

288

7

7

1000×500

1070×570

1130×830

260

300

790

1075

10

24-23

7

5

1000×800

1070×870

1130×930

260

300

905

1270

10

28-23

7

7

1250×630

1320×700

1380×760

280

300

1005

1505

10

32-23

9

7

1250×1000

1320×1070

1380×1130

280

300

1105

1705

10

32-23

9

7

1400×800

1470×870

1530×930

300

385

1075

1575

10

36-23

11

7

1400×1250

1470×1320

1530×1380

300

385

1300

2025

10

40-23

11

9

1600×1000

1670×1070

1730×1130

320

385

1175

1775

10

36-23

11

7

1600×1250

1670×1320

1730×1380

320

385

1300

2025

10

40-23

11

9

1800×1250

1870×1320

1930×1380

340

420

1450

2175

10

44-23

13

9

1800×1400

1870×1470

1930×1530

340

420

1525

2325

10

48-23

13

11

2000×1250

2070×1320

2130×1380

360

420

1450

2175

10

48-23

15

9

2000×1800

2070×1670

2130×1730

360

420

1620

2520

12

52-23

15

11

2500×1800

2570×1870

2630×1730

420

450

1695

2595

12

56-23

17

11

2500×2000

2570×2070

2630×2130

420

450

1895

2995

12

64-23

17

15

2800×2500

2870×2570

2930×2630

440

450

2145

3195

12

72-23

19

17

3200×2800

3270×2870

3330×2930

480

480

2325

3825

12

80-23

21

19

3600×3200

3670×3270

3730×3330

520

480

2525

4225

12

88-23

23

21

4000×3600

4070×4670

4130×4730

560

480

2725

4825

12

100-23

27

23
