低阻力倒流防止器LHS743X

更新时间:低阻力倒流防止器LHS743X

已被浏览:

详细介绍

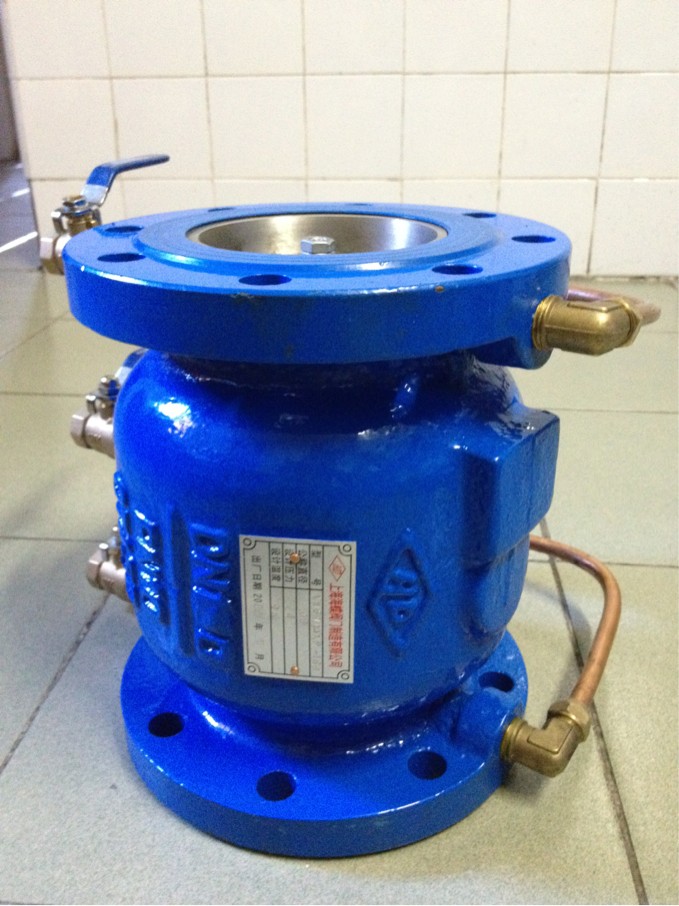

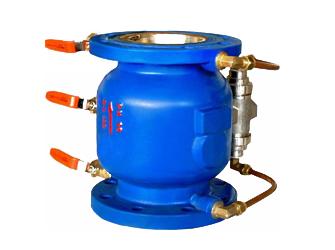

低阻力倒流防止器LHS743XP-10Q/16Q


 1、适用场合:主要用于城镇供水管网与各类用户管网之间,或者生活饮用水与消防水、空调水、绿化水等异质水系统之间交叉连接时的有效隔断,或者无负压设备的配套安装,能够严格防止倒流污染的发生。
2、功能和特点:
①由前后两个止回阀和中间自动排水器组成。
②在前后止回阀产生渗漏时,能够自动排水,阻断回流,严格防止回流污染,保护上游管道内的水质。
③超低水损、节能显著:水头损失小于0.04Mpa;
④空气隔断、自动排水:在回流状态发生时,主阀关闭时,排水器自动开启、中间腔泄压为零,主阀的上下游之间实现空气隔断或零压隔断,隔断性能安全可靠。
⑤节地节材、安装灵活:外形小、自重轻,结构长度仅为现有同类产品的30%;可以水平或垂直安装.
3、主要技术参数:
公称通径:DN50—DN300;
公称压力:1.0Mpa; 1.6Mpa;
开启压力:≤0.04Mpa;
局部水头损失:≤0.04 Mpa;
隔断形式:空气隔断或零压隔断;
阀体材质:球墨铸铁;
内件材质:304不锈钢;
适用温度:≤95℃。
4、工作原理
A、正向通水:
进口压力大于出口压力时,两个止回阀瓣开启,排水器关闭。在2m/s流速时,流通水损小于0.04Mpa.
B、反向关闭:
进口压力小于等于出口压力时,两个止回阀瓣关闭,排水器开启。
如果没有垃圾卡阻,两个止回阀瓣密封关闭,排水器出口不排水,中间腔与大气相通,中间腔压力为零。
C、防止回流污染:
进口压力小于出口压力时,两个止回阀瓣处于关闭状态,排水器处于开启状态如果其中一个或两个止回阀瓣的阀口有垃圾卡阻,产生渗漏,所漏介质均流向中间腔,经过排水器直接排出阀外,防止对进口端的回流污染。
注:P1为进口端压力,P2为中间腔压力,P3为出口压力。
 企业03年开发、研制、生产的专利产品“低阻力倒流防止器”是吸收国内外产品技术基础上的创新产品,是对控制阀的一次突破性变革。它将是阀结构直流管道式,并对阀瓣启闭件进行了专利发明设计及专利涉及改进,使其具有噪音小、流阻低、运行平稳灵敏、安装维护方便、使用寿命长等显著特点,。产品经预防医学研究院检验,其卫生指标完全符合国家“生活引用水卫生规范”的要求,深受各地自来水公司的欢迎。
 开云网页(中国)官方网站欢迎您来电咨询阀门产品!021-66368547  13917016818
订货须知:
用户应正确说明产品名称型号意义进行订货,如对下列项目有特别要求,应在订货合同中予以说明:
1.产品名称型号; 2.公称通径DN(mm); 3.公称压力; 4.使用介质;
5.温度范围; 6.阀体、内件材料; 7.额定流量系数; 8.流量特性;
9.阀前阀后压力(压差); 10.电源电压或气源信号压力; 11.控制信号;
12.作用形式:电开式或电关式,气开式或气关式;13.是否配带附件; 14.其它特殊要求;
本公司生产的各类阀门完全可以满足合同规定的各项要求,产品出厂前均逐一按有关标准进行严格的理化性能检验、调校与测试,质保期为产品出厂后壹拾贰个月。
用户已确定的产品类型和型号与本公司型号编制方法不符合时,用户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
