HS41X防污隔断阀

更新时间:HS41X防污隔断阀

已被浏览:

详细介绍

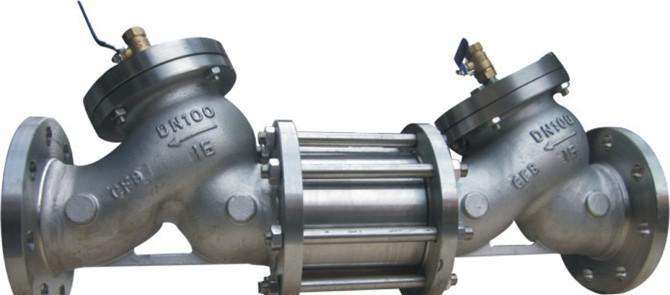

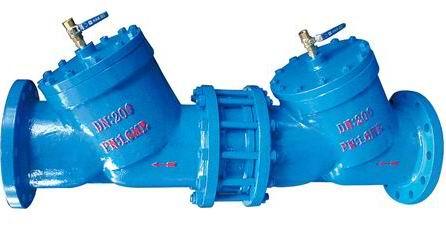

HS41X防污隔断阀

特点用途

HS41X防污隔断阀,是一种安装在各类管路系统中用于严格阻止介质倒流,保护其后的介质或设备不受污染的止逆类阀门。由两个串联的止回阀和过渡部分组成,密封严密,确保介质无一点回流,安全可靠,使用寿命长。


主要技术参数

公称压力:1.0~2.5MPa

公称通径:50~600mm

使用介质:水

介质温度:0~80℃

法兰标准:GB/T 17241.6 GB/T 9113

试验标准:GB/T 13927 API598

主要零部件材料



序号

零部件名称

材质

1

阀体

铸铁、球墨铸铁、铸钢

2

阀盖

铸铁、球墨铸铁、铸钢

3

阀盘

球墨铸铁

4

弹簧

不锈钢、铬钒钢

5

防污阀

黄铜

主要外形及连接尺寸   单位:mm

DN

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

458

482

551

653

735

793

1008

1186

1340

1505

1670

1886

1986

2318

H

210

235

264

308

356

400

503

595

705

705

905

910

921

1210
