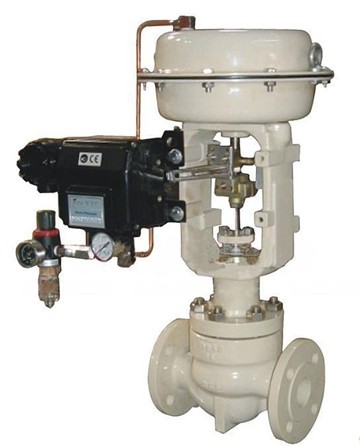

品名称: | 气动薄膜调节阀 精小型气动薄膜调节阀 |
产品型号: | ZLKP-16C ZLKP-16P |
产品特点: |
气动薄膜调节阀 精小型气动薄膜调节阀详细资料:
一、精小型气动薄膜调节阀 概述
精小型气动薄膜调节阀采用双导向结构,配用多弹簧执行机构,具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质,工艺参数加如压力、流量、温度、液位保持在给定值。气动薄膜单座调节阀特别适用于允许压差小,而允许泄漏量也较小压差不大的工作场合。 气动调节阀系列有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64;阀体口径范围DN20~200。适用流体温度 由-200℃~+560℃,其范围内多种档次。泄漏量标准有II 级或IV级。流量特性为线性或等百分比。多种多样的品种规格可供选择。
二、精小型气动薄膜调节阀 主要零件材料
本体材质为碳钢 | 本体材质为不锈钢 | ||||||||
1 | 阀体 | WCB | LCB | WC9 | 1 | 阀体 | CF8 | CF8M | CF3M |
2 | 阀座 | 304 | 304 | 304 | 2 | 阀座 | 304 | 316 | 316L |
3 | 阀芯 | 304 | 304 | 304 | 3 | 阀芯 | 304 | 316 | 316L |
4 | 导向套 | 304 | 304 | 304 | 4 | 导向套 | 304 | 316 | 316L |
5 | 阀盖 | WCB | LCB | WC9 | 5 | 阀盖 | CF8 | CF8M | CF3M |
6 | 阀杆 | 304 | 304 | 304 | 6 | 阀杆 | 304 | 316 | 316L |
7 | 填料 | PTFE/柔性石墨 | 7 | 填料 | PTFE/柔性石墨 | ||||
8 | 弹簧 | 65Mn | 8 | 弹簧 | 65Mn | ||||
9 | 螺母 | 304 | 304 | 304 | 9 | 螺母 | 304 | 316 | 316L |
三、精小型气动薄膜调节阀 阀盖形式
常温型:常温型工作温度-20-+200℃,泄露等级为Ⅳ级。
高温型阀盖增设散热片,可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。
四、精小型气动薄膜调节阀 主要技术参数
公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
额定流量 | 直线 | 7.6 | 12.1 | 19.4 | 30.3 | 48.3 | 75.9 | 121 | 193.6 | 302.5 | 484 | 759 |
等百分比 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69.3 | 110 | 176 | 275 | 440 | 693 | |
执行机构 | 正作用 | ZHA-22 | ZHA-23 | ZHA-34 | ZHA-45 | |||||||
反作用 | ZHB-22 | ZHB-23 | ZHB-34 | ZHB-45 | ||||||||
额定行程L(mm) | 16 | 25 | 40 | 60 | ||||||||
膜片有效面积Ae(cm2) | 280 | 400 | 600 | 1000 | ||||||||
公称压力PN(MPa) | 1.6 2.5 4.0 6.4 10.0 | |||||||||||
固有流量特性 | 直线 等百分比 | |||||||||||
固有可调比R | 50:1 | |||||||||||
信号范围Pr(KPa) | 20-60、20-100、40-200、60-100、80-240 | |||||||||||
气源压力Ps(MPa) | 0.14、0.25、0.28、0.40 |
五、精小型气动薄膜调节阀 性能指标
序号 | 项 目 | 标准型调节阀 | 散热、低温型调节阀 | ||||
不带定位器 | 带定位器 | 不带定位器 | 带定位器 | ||||
1 | 基本误差<(%) | ±5 | ±1 | ±15 | ±4 | ||
2 | 回差<(%) | 3 | 1 | 10 | 3 | ||
3 | 死区<(%) | 3 | 0.4 | 8 | 1 | ||
4 | 始终点偏差 | 气开 | 始点 | ±2.5 | ±1 | ±6 | ±2.5 |
终点 | ±5 | ±15 | |||||
气关 | 始点 | ±5 | ±15 | ||||
终点 | ±2.5 | ±6 | |||||
5 | ±2.5 | +2.5 | +6 | +2.5 |
六、精小型气动薄膜调节阀 外型尺寸
公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
结构长度 | PN16/25 | 184 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 420 | 451 | 543 |
PN40 | 184 | 184 | 200 | 222 | 254 | 276 | 317 | 368 | 400 | 473 | 568 | |
PN64、100 | 206 | 210 | 251 | 251 | 286 | 311 | 337 | 394 | 500 | 508 | 610 | |
H1 | 128 | 128 | 152 | 152 | 160 | 205 | 205 | 208 | 273 | 333 | 364 | |
H2 | 298 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | 510 | |
H3 | 208 | 208 | 224 | 228 | 228 | 334 | 334 | 342 | 408 | 453 | 482 | |
H4 | 338 | 338 | 402 | 402 | 405 | 627 | 628 | 635 | 698 | 702 | 728 | |
H5 | 53 | 58 | 68 | 73 | 80 | 90 | 98 | 108 | 123 | 140 | 168 | |
H6 | 180 | 180 | 180 | 180 | 180 | 236 | 236 | 236 | 310 | 310 | 310 | |
A | 282 | 282 | 282 | 282 | 282 | 360 | 360 | 360 | 470 | 470 | 470 | |
C | 220 | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | 320 | |
L1 | 289 | 289 | 289 | 289 | 289 | 347 | 347 | 347 | 476 | 476 | 476 | |
压力等级 | GB:1.6、2.5、4.0、6.4、10.0MPa ANSI:150、300、600LB JIS:10、20、30、40K | |||||||||||
执行机构 | ZHB-22 | ZHB-23 | ZHB-34 | ZHB-45 |
