CS15H6/25/40C自由半浮球式蒸汽疏水阀

更新时间:CS15H6/25/40C自由半浮球式蒸汽疏水阀

已被浏览:

详细介绍

详细介绍

结构特点及工作原理

疏水阀未开始工作时,自由半浮球沉落在发射管上,当疏水处于排水状态时,蒸汽经过过滤网和发射管进入阀体,当蒸汽体积增加到一定程度时,浮力使半浮球上浮,在蒸汽压力作用下,半浮球靠向疏水喷咀将其封闭,阻止了蒸汽外逸。当大量凝结水进入阀体时,半浮球内蒸汽体积减少,此半浮球在自身重力作用下落,半浮球脱离疏水喷咀,完成了一个工作循环。继而周而复始运动,起到自动排水阻汽的目的。

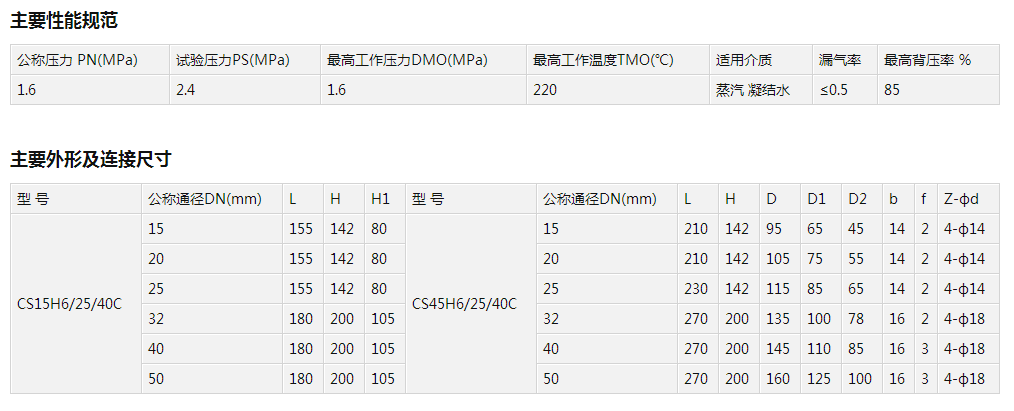

产品尺寸
