HDL-LUX旋进旋涡流量计

更新时间:HDL-LUX旋进旋涡流量计

已被浏览:

详细介绍

一、旋进旋涡流量计有如下特点:

无机械可动部件,耐腐蚀,稳定可靠,寿命长,长期运行无须特殊维护;

采用16位电脑芯片,集成度高,体积小,性能好,整机功能强;

智能型流量计集流量探头、微处理器、压力、温度传感器于一体,采取内置式组合,使结构更加紧凑,可直接测量流体的流量、压力和温度,并自动实时跟踪补偿和压缩因子修正;

采用双检测技术可效地提高检测信号强度,并抑制由管线振动引起的干扰;

采用汉字点阵显示屏,显示位数多,读数直观方便,可直接显示工作状态下的体积流量、标准状态下的体积流量、总量,以及介质压力、温度等参数;

采用EEPROM技术,参数设置方便,可永久保存,并可保存最长达一年的历史数据;

转换器可输出频率脉冲、4-20mA模拟信号,并具有RS485接口和HART协议,可直接与微机联网,传输距离可达1.2Km;

配合本公司的FM型数据采集器,可通过因特网或者电话网络进行远程数据传输;

压力、温度信号为变送器输入方式,互换性强;

整机功耗低,可用内电池供电,也可外接电源。

    二、旋进旋涡流量计主要用途

旋进旋涡流量计广泛应用于石油、化工、电力、冶金、城市供气等行业测量各种气体流量,是目前油田和城市天然气输配计量和贸易计量的首选产品。

使用环境条件

环境温度:-30℃~+55℃

相对湿度:5%~95%

大气压力:86KPa~106KPa

工作条件

介质温度范围:-20℃~+70℃

公称压力:1.6、2.5、4.0 、6.3MPa

产品组成

旋进旋涡流量计由传感器和转换器两部分构成。

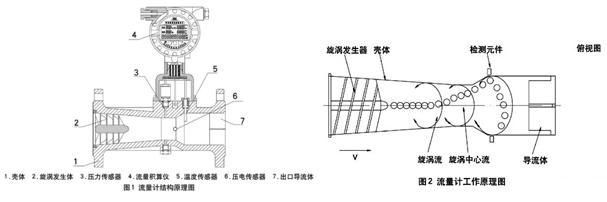

三、旋进旋涡流量计工作原理

流量传感器的流通剖面类似文丘里管的型线。在入口侧安放一组螺旋型导流叶片,当流体进入流量传感器时,导流叶片迫使流体产生剧烈的旋涡流。当流体进入扩散段时,旋涡流受到回流的作用,开始作二次旋转,形成陀螺式的涡流进动现象。该进动频率与流量大水成正比,不受流体物理性质和密度的影响,检测元件测得流体二次旋转进动频率就能在较宽的流量范围内获得良好的线性度。信号经前置放大器放大、滤波、整形转换为与流速成正比的脉冲信号,然后再与温度、压力等检测信号一起被送往微处理器进行积算处理,最后在液晶显示屏上显示出测量结果(瞬时流量、累积流量及温度、压力数据)。


四、技术指标


1、随着压力的增大,流量范围也随之扩大。


2、标准状态条件:P=101.325kPa,T=293.15K


3、使用条件: 环境温度:-30~+60℃         介质温度:-20~+80℃

                相对湿度:5%~95%RH           大气压力:86kPa~106kPa


4、电气性能指标:工作电源:外电源:+24VDC  内电源:3.6V锂电池

                   整机功耗:外电源<1W   内电源<0.3mW,锂电池可用二年以上。


5、输出方式:频率信号:4~20mA电流信号:对应流量0~Qmax,20mA对应流量可由用户自己设定

             RS485通讯:可传输温度、压力、瞬时流量和累积流量参数


6、防爆标志:Exd Ⅱ BT4


7、防护等级:IP65.
