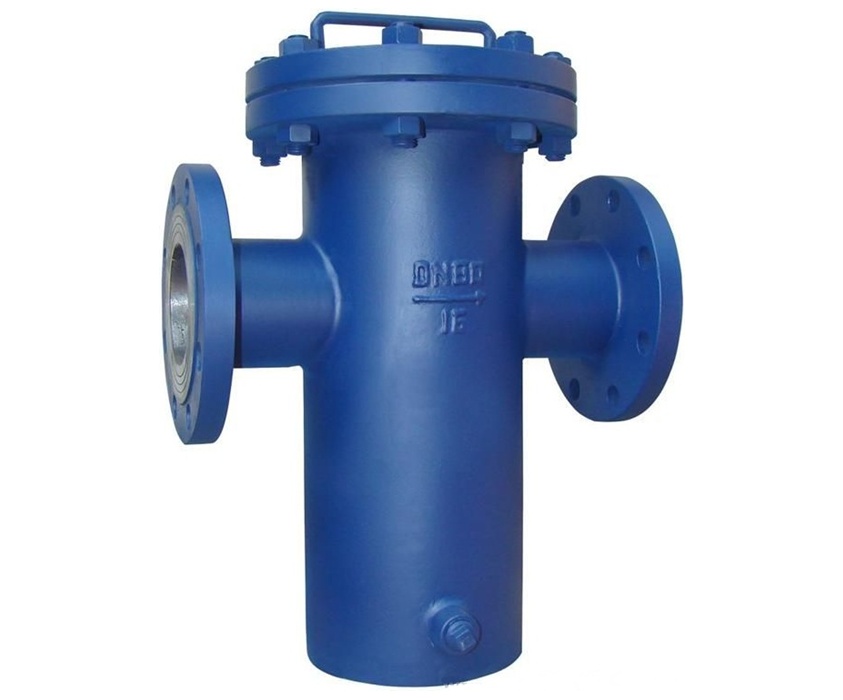

SBL14篮式过滤器

更新时间:SBL14篮式过滤器

已被浏览:

详细介绍

一、SRB-I直通篮式过滤器产品概述

        SRB-I直通篮式过滤器用于油或其它液体管道上,过滤管道里的杂物,过滤孔面积比通径管面积大于2-3倍。远远超过Y型过滤器和T型过滤器过滤面积。过滤精度在过滤器中属于一种精度最佳的过滤器,滤网结构与其它过滤网不一样,因形状像篮子,故名蓝式过滤器。

        SRB-I直通篮式过滤器主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。安装在管道上能除去流体中的较大固体杂质,使机器设备(包括压缩机、泵等)、仪表能正常工作和运转,达到稳定工艺过程,保障安全生产的作用。

        SRB-I直通篮式过滤器主要适用于石油化工生产中的弱腐蚀性物料,如:水,氨,油品,烃类等;化工生产中的腐蚀性物料,如:烧碱,浓稀硫酸,碳酸,醋酸,酯酸等;制冷中的低温物料,如:液甲烷,液氨,液氧和各种冷剂;轻工食品,制药生产中有卫生要求的物料,如:啤酒,饮料,乳制品,粮浆医药用品等;各种特殊工艺的高效过滤器等。

二、SRB-I直通篮式过滤器主要零部件材料表

壳体

碳钢

不锈钢

滤框滤网

不锈钢

密封件

耐油石棉 丁腈橡胶 聚四氟乙烯

工作温度(℃)

-30~380

-80~450

适用介质

非腐蚀性流体

腐蚀性流体

连接形式

法兰连接、对焊连接

公称压力(Mpa)

0.6-5.0(150Lb~600Lb)

过滤精度(目/in)

10-300

三、SRB-I直通篮式过滤器主要外型尺寸表

公称通径

DN(mm)

尺寸(mm)

有效过滤面积 m2

D1

L

H

H1

H2

25

76

180

260

410

160

0.0162

40

108

260

300

560

170

0.0315

50

108

260

300

560

170

0.0315

65

133

330

360

637

174

0.0461

80

159

340

400

719

214

0.0590

100

219

400

470

881

272

0.1077

125

273

480

550

1079

345

0.1759

150

273

500

630

1276

404

0.2910

200

325

560

780

1397

446

0.4076

250

426

660

930

1544

495

0.5017

300

478

750

1200

1793

563

0.6800

400

529

920

1500

2050

720

0.8156

四、SRB-I直通篮式过滤器主要结构图


客户订货须知

        尊敬的客户!如果你要的产品使用场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我公司专业工程师为您审核选型。

如有任何疑问您可以致电我厂,我们将为您提供最优质的售前咨询服务。
