SBY III高压Y型过滤器

更新时间:SBY III高压Y型过滤器

已被浏览:

详细介绍

一、SBY III高压Y型过滤器产品概述

        SBY III高压Y型过滤器通常安装于水力控制阀等设备的进口端,防止颗粒性杂质进入通道,造成堵塞,使阀门或其他设备失灵而不能正常使用,高压Y型过滤器是水力控制阀及精密的易堵塞的机械产品所必须具备的过滤设备。高压过滤器也适用于空调与通风系统预过滤、洁净室回风过滤、局部高效过滤装置的预过滤,具有运行管理方便,过滤速度高,冲洗简单可靠等优点。

二、SBY III高压Y型过滤器主要零件部件材料表

序号

零件名称

材料名称

1

法兰

WCB、不锈钢

2

阀体

WCB、不锈钢

3

滤网

不锈钢

4

紧固件

WCB、不锈钢

5

垫片

金属石墨

6

排污口

WCB、不锈钢

7

阀盖

WCB、不锈钢

三、SBY III高压Y型过滤器主要技术参数表

序号

型号

SBY III

1

口径

DN15-DN600

2

压力

6.4MPa-25MPa

3

工作介质

天燃气、合成气、水、液压油

4

工作温度

-80℃ - +700℃

5

过滤器精度

5-1000μm

6

设计制造标准

SH3411-1999石油化工泵用过滤器压力管道规范

7

试验执行标准

API598

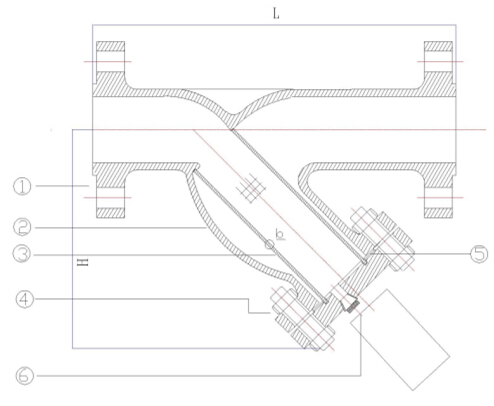

四、SBY III高压Y型过滤器主要结构图

SBY III高压Y型过滤器结构.jpg
