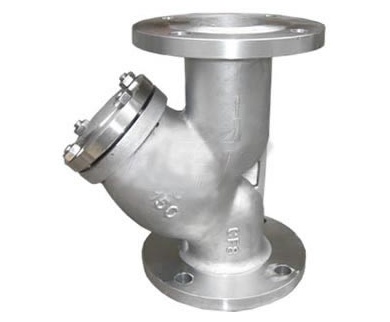

一、SG41H美标Y型过滤器产品概述
SG41H美标Y型过滤器采用MFG标准设计制造,试验与检验符合AIP1598。外型结构与国标Y型过滤器基本相似,法兰连接尺寸采用ANSI B16.5标准。制造压力在150LB-2500LB,主要用于过滤管道中的机械杂质,以保护设备管道上的配件免受磨损和堵塞;
SG41H美标Y型过滤器是除去液体中含有固形物的小型设备,可保护压缩机、泵和其它设备及仪表等正常工作和运转,达到稳定工艺过程、保障安全的作用。另外美标Y型过滤器对提高产品质量也有着十分重量的意义,GL41H美标Y型过滤器适用于蒸汽,空气、煤油、水、弱腐蚀性气体、液体。
主要特点:通流快速,故压力损失小,抗污性强,排渣方便。
二、SG41H美标Y型过滤器主要技术标准
1、设计与制造符合MFG标准。
2、试验与检验符合API598。
3、结构长度符合MFG标准。
4、法兰尺寸符合ANSI B16.5技术要求。
三、SG41H美标Y型过滤器主要性能规范表
磅级 | 150Lb | 300Lb | 600 | |
试验压力 | 壳体试验 | 3.0MPa | 6.5MPa | 15MPa |
适用温度 | -29~425℃ | |||
适用介质 | 水、油、天然气 |
四、SG41H美标Y型过滤器主要零部件材料表
零件名称 | 材料 |
阀体 | 碳钢、不锈钢 |
滤网盖 | 碳钢、不锈钢 |
滤芯网 | 不锈钢 |
密封件材质 | 柔性石墨、聚四氟乙烯 |
五、SG41H美标Y型过滤器主要连接尺寸表
口径 (in) | ANSI法兰连接 | 螺纹连接 | B | C | 滤网面积cm2 | ||
150LB | 300LB | 600LB | |||||
A | A | A | A | ||||
1/2" | 127 | 127 | 130 | 75 | 70 | 110 | 27 |
3/4" | 145 | 150 | 150 | 80 | 80 | 130 | 43 |
1" | 154 | 160 | 160 | 90 | 90 | 150 | 73 |
11/4" | 180 | 180 | 200 | 110 | 130 | 235 | 135 |
11/2" | 200 | 210 | 230 | 120 | 147 | 260 | 164 |
2" | 230 | 240 | 250 | 140 | 180 | 320 | 251 |
21/2" | 290 | 290 | 210 | 200 | 325 | 327 | |
3" | 310 | 310 | 205 | 330 | 361 | ||
4" | 315 | 351 | 255 | 405 | 545 | ||
5" | 410 | 401 | 315 | 510 | 843 | ||
6" | 473 | 478 | 345 | 560 | 1117 | ||
8" | 593 | 600 | 440 | 710 | 1909 | ||
10" | 730 | 730 | 503 | 760 | 2010 |
注:12"-20"可与本公司商洽生产

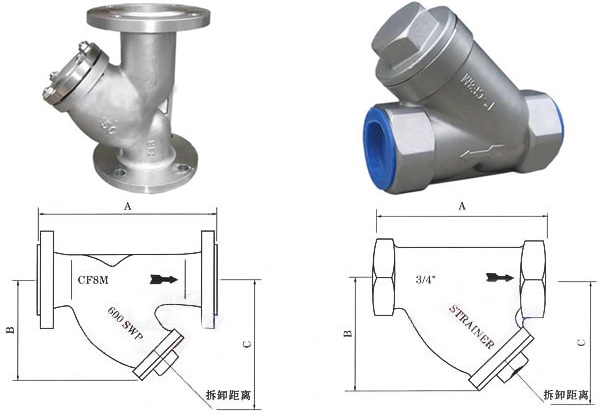

六、SG41H美标Y型过滤器主要结构图
客户订货须知:
SG41H美标Y型过滤器主要工作原理:
当液体或气体通过主管进入滤网后,固体杂质颗粒被阻挡在滤网内,而洁净的流体通过滤网、由过滤器出口排出。当需要清洗时,旋开主管底部排污口螺塞,排净流体,拆卸法兰盖,取出滤网清洗后重新装入即可。因此,使用维护清理极为方便。
