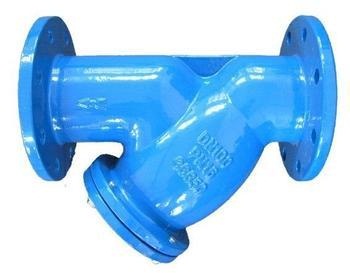

SG41H型球墨Y型过滤器
产品型号:SG41H
产品名称:Y型过滤器(法兰式)
公称压力:1.6-2.5Mpa
壳体材质:球墨、铸钢、不锈钢304/316等
产品规格:DN15-500mm
工作介质:蒸汽、空气、水、油品
适用温度:150-425≤℃
产品价格:
产品用途:
产品特点:Y型过滤器是输送介质的管道系统不可缺少的一种装置,通常安装在水力控制阀或其它设备的进口端,用来清除介质中颗粒性杂质,以保护阀门设备的正常使用。Y型过滤网采用不锈钢双层网结构,坚固耐用,具有结构先进、流阻小、排污方便等特点,可用于水、蒸气、油品、硝酸、尿素、氧化性介质等多种介质。要根据用户需要设置过滤网的目数,一般通水网为18-30目,通气网为40-100目,通油网为100-480目。Y型过滤器还可与伸缩节组成具有安装长度可调节的Y型拉杆伸缩过滤器。
Y型过滤器(法兰式)的详细资料:
◆结构图片
◆主要外形连接尺寸
公称通径 | L | H | H1 |
DN20 | 155 | 100 | 150 |
DN25 | 160 | 100 | 150 |
DN32 | 180 | 110 | 160 |
DN40 | 200 | 115 | 170 |
DN50 | 230 | 155 | 195 |
DN65 | 220 | 200 | 270 |
DN80 | 250 | 210 | 295 |
DN100 | 305 | 250 | 345 |
DN125 | 350 | 305 | 425 |
DN250 | 480 | 360 | 485 |
DN200 | 500 | 450 | 605 |
DN250 | 550 | 505 | 710 |
DN300 | 600 | 580 | 815 |
DN350 | 700 | 600 | 845 |
DN400 | 780 | 620 | 875 |
DN450 | 850 | 700 | 980 |
DN500 | 900 | 765 | 1080 |
产品【Y型过滤器】
订货须知:
一、①Y型过滤器产品名称与型号②Y型过滤器口径③Y型过滤器是否带附件以便我们的为您正确选型④Y型过滤器的使用压力⑤Y型过滤器的使用介质的温度。
二、若已经由设计单位选定的型号,请按直接向我司销售部订购。
