国标旋启式止回阀H44

更新时间:国标旋启式止回阀H44

已被浏览:

详细介绍

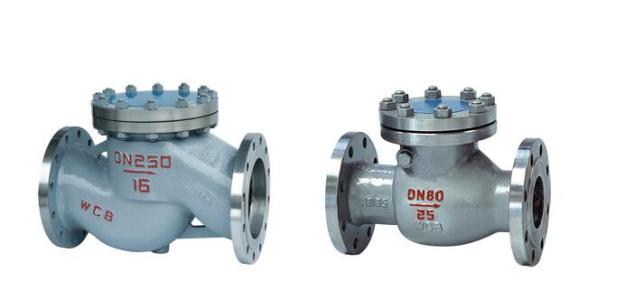

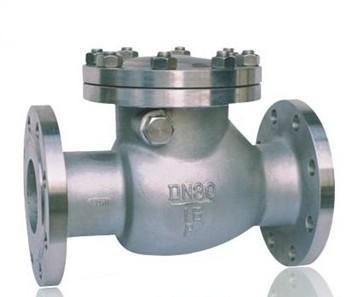

H44H/Y型旋启式止回阀



产品介绍:


      止回阀又称单向阀或逆止阀,其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。 止回阀按结构划分,可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。


产品制造验收技术


设计标准:GB12236
结构长度:GB12221
法兰标准:GB、HG、JB
试验标准:JB/T9092


    技术规范:

1  适用介质:水、油品、蒸汽。

2  适合温度:≤425℃。

3  阀门试验压力及阀门在各级温度下的最大工作压力。

公称压力
PN
(MPa)
强度实验压力
1.5P
(MPa)
密封实验压力介质工作温度(℃)

1.1P
(MPa)


(MPa)
至200250300350400425450
最大允许工作压力(MPa)
1.62.401.760.61.61.51.31.21.00.90.7
2.53.752.752.52.32.01.81.61.41.1
4.06.004.404.03.93.33.02.82.31.8
6.49.607.046.45.95.24.74.13.72.9
10.015.0011.0010.09.28.27.36.45.84.5
16.024.0017.0016.014.713.111.710.29.37.2


    使用说明:

 1. 本阀门是工业管道上必不可少的装置,安装时仔细核对阀门标志及铭牌是否符合作用要求。

 2 .安装前必将阀门清洗干净,并清除运输过程中所造成的缺陷。

 3 .安装后的阀门应经常保持清洁,阀杆螺纹部分须定期加油。

 4 .本阀门应存放在干燥通风的室内,长期存放,应经常检查,防止锈蚀。

  注意:使用中,螺杆压盖会出现湿漏,应将压盖螺丝拧紧。    主要零件材料


零件名称材 料
阀体、阀盖碳素铸钢不锈钢
阀瓣碳素铸钢+硬制合金碳不锈钢+硬制合金
摇杆素铸不锈钢


公称压力PN1.6MPa产品系列


规格DN(mm)LDD1D2bZ-dD3H重量(kg)
4022014511085204-1814510315.2
50230160125100204-1818516021.3
65290180145120228-1821517528.1
80310195160135248-1823518537.6
100350230190160248-2327022056.7
125400270220188288-2534024891
150480300250218308-25375270129
2005503603102783412-25515415290
2506504253703323612-30515415290
3007504854303904016-30

320
3508505504904484416-34

420
