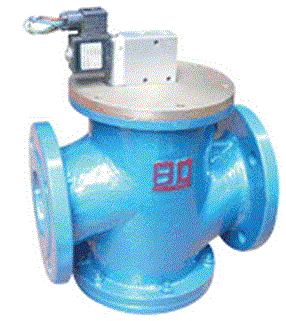

ZCQ型电磁阀

更新时间:ZCQ型电磁阀

已被浏览:

详细介绍

■用途

ZCQ电磁阀适用于工作压力为0~0.8Mpa,工作介质为空气、煤气、水、液和温度≤120℃蒸汽的系统上,是进行温度、压力、液位、浓度自动控制的执行器。可应用于食品罐头、 制药、印染等行业的升温、保温、降温自控系统及水泥制造、机械制造业的压力自控系统,也可应用于大口径高压管道的自控系统。

■主要技术参数

公称通径(mm

25

50

65

80

100

工作压力

0~0.8Mpa

适用介质

气、水、液、蒸汽、煤气

控制压力

0.1~0.65Mpa

控制介质

环境温度

-10~+50

最高介质温度

120

电源

AC220V+10%/-15%       50Hz±5%或定制

温升


外形尺寸(H*Lmm

200*125

350*230

374*250

420*260

490*320

接管形式

内螺纹G1

法兰4孔φ18
中心圆φ125

法兰4孔φ18
中心圆φ145

法兰4孔φ18
中心圆φ150

法兰4孔φ18
中心圆φ170

■工作压力与控制压力对表

工作压力

0

0.1

0.2

0.3

0.4

0.5

0.6

0.7

0.8

最小控制压力

0.1

0.15

0.2

0.3

0.4

0.45

0.5

0.58

0.63
