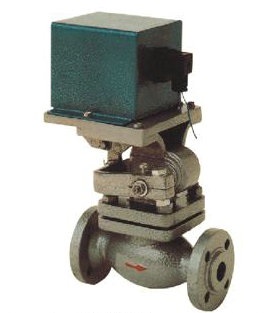

ZCZG/ZCZH高温电磁阀

更新时间:ZCZG/ZCZH高温电磁阀

已被浏览:

详细介绍

一、用途
ZCZG/ZCZH高温电磁阀是先导直动型的电磁阀,其通用节制范围较广,可分别用于水、轻油、重油、非腐蚀性气体及蒸汽等流体,如电站抽气管道疏水系统和蒸发器的排气系统中,主要是针对管道中的介质进行双位自动调节和远程控制。

三、技术参数

介质温度℃

ZCZG

≤250

ZCZH

  ≤400

公称压力

(MPa)

ZCZG

  2.5

ZCZH

  4.0

工作压差

(MPa)

ZCZG

  0~2.5

ZCZH

  0~4.0

公称通径(mm)

10

15

20

25

32

40

50

65

80

100

功耗(VA)

170

480

电源电压

AC220V其余规格可作特殊订货

额定流量系数(KV)

按JB/T7352-94规定

泄露量(ml/min)

按JB/T7352-94·F规定

三、安装尺寸

DN

L

H

D

D1

D2

D3

B

f1

f2

n-d

10

160

298

90

60

41

34

14

4

2

4-φ14

15

160

298

95

65

45

39

14

4

2

4-φ14

20

200

304

105

75

55

50

16

4

2

4-φ14

25

200

304

115

85

65

57

16

4

2

4-φ14

32

200

314

140

100

78

65

18

4

2

4-φ14

40

260

460

150

110

85

75

18

4

3

4-φ18

50

300

460

165

125

100

87

20

4

3

4-φ18

65

340

433

180

145

120

109

22

4

3

8-φ18

80

380

433

200

160

135

120

22

4

3

8-φ18

100

430

461

190

190

160

149

24

4.5

3

8-φ22
