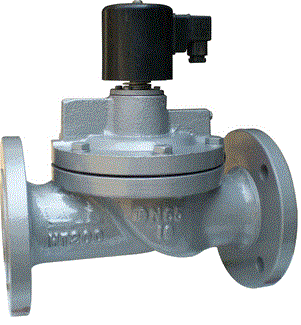

ZCS水用电磁阀

更新时间：ZCS水用电磁阀

已被浏览：次

详细介绍

一、用途

ZCS水用电磁阀适用于以水或液体为工作介质，可自动化控制或远程控制水、油、液体等工作介质管路的通断。由于本阀采用橡胶密封，故对工作介质的清洁大大减低，具有启闭迅速，可靠性高等特点。

二、型号规格说明

三、技术参数

工作介质

水、粘度≤4°E的油及其它非腐蚀性流体

介质温度℃

≤60

公称压力MPa

1.0

工作压差MPa

0.05~1.0

0.1~1.0

0.15~1.0

电源电压

AC220V其余规格可作特殊订货

额定流量系数KV

按JB/T7352-94规定

泄漏量ml/min

按JB/T7352-94·F规定

公称通径mm

10

15

20

25

32

40

50

65

80

100

125

150

200

250

300

功耗VA

17

30



















四、安装尺寸

公称通径

内螺纹连接

法兰连接

外形尺寸

内螺纹

外形尺寸

法兰尺寸

H

L

G

H

L

D

D1

D2

n-d

b

f

15

112

80

1/2









20

119

80

3/4









25

130

90

1

130

160

115

85

65

Ф4-14

16

3

32

137

140

11/4

137

180

140

100

76

Ф4-18

18

3

40

152

156

11/2

152

200

150

110

84

Ф4-18

18

3

50

164

180

2

164

230

165

125

99

Ф4-18

20

3

65




222

290

185

145

118

Ф4-18

20

3

80




253

310

200

160

132

Ф8-18

22

3

100




260

350

220

180

156

Ф8-18

24

3

125




315

400

250

210

184

Ф8-18

26

3

150




350

480

285

240

211

Ф8-22

26

3

200




390

600

340

295

266

Ф8-22

26

3

250




430

730

395

350

319

Ф12-22

28

3

300




480

850

445

400

370

Ф12-22

28

4
