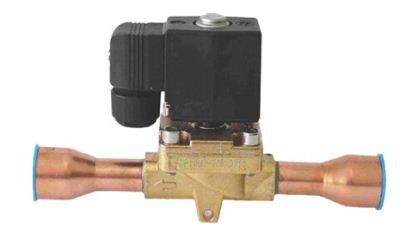

GDF紧凑型制冷剂电磁阀

更新时间:GDF紧凑型制冷剂电磁阀

已被浏览:

详细介绍

概述

GDF电磁阀是紧凑型电磁阀,用于采用氟化物制冷剂的冷冻、冷藏和空调的液管路、吸气管路和热蒸汽管路上。

特点

l   GDF型电磁阀为伺服式电磁阀,适用于氟化物制冷剂的液管路、吸气管路和热蒸汽管路。

l   电磁阀适用于冷藏、冷冻、空调装置。

l   有多种交流电压AC和直流电压DC线圈供选择。

l   适用于HCFC、HFC制冷剂(R717除外)和相容的润滑油。

l   适用工质温度-40℃~+105℃,除霜期间最高温度+130℃。

l   适用环境温度-40℃~+55℃。

l   最高工作压力45bar。

l   耐液压强度≥68bar。

l   可提供UL/CUL认证。



Kv值水在通过电磁阀时的压差为1bar时的流量、单位m3/h、密度ρ=1000 kg/m3


     注:如需其它工作特性和规格产品,请与本公司接洽联系。



Note :If you have special requirement ,please contact STF.

The Kv value is the water flow in m3/h at a pressure drop across valve of 1 bar,ρ=1000kg/ m3.



名义制冷量Nominal Liquid Capacity(kw)

型号

Model

液体Liquid

吸气Suction

热蒸汽hotgas

R22

R134a

R404A

R507

R407c

R22

R134a

R404A

R507

R407c

R22

R134A

R404A

R507

R407c

FDF2X

3.10

1.95

1.85

2.85

0.34

0.27

0.20

0.31

1.96

1.16

0.86

1.33

GDF6M

15.60

14.20

10.60

14.80

1.75

1.27

1.40

1.70

7.20

5.50

5.70

7.40

GDF10M

35.00

32.00

24.00

33.30

3.92

2.84

3.15

3.78

16.20

12.30

12.80

16.60

GDF15M

69.00

55.20

41.40

63.00

7.59

6.07

4.55

6.93

32.24

25.80

19.35

29.42

GDF20M

103.50

82.80

62.10

94.50

11.38

9.10

6.83

10.39

48.37

38.70

29.02

44.17

GDF25M

230.00

213.00

162.00

236.00

22.80

16.30

20.40

21.92

92.30

73.20

75.30

96.90



液体和吸气名义制冷量为:                                     热气名义制冷量工况条件为:

蒸发温度            te=4.4℃                                              冷凝温度              tc=+40℃

阀前液体温度        t1=38℃                                              经过阀门压力降        ΔP=0.8bar

通过电磁阀压力降    R134a ΔP=0.15bar                                    热蒸汽温度            th=+65℃

                    R22R404AR507R407c ΔP=0.21bar                液体制冷剂过冷度     Δtsub=4K

Rated liquid and suction vapour capacity is based on evaporating temperature te=4.4℃,liquid temperature ahead of valve t1=38℃,and pressure drop in valve R134a P=0.15 bar, R22R404AR507R407c ΔP=0.21bar.

Rated hot gas capacity is based on condensing temperature tc=+40℃,pressure drop across valveΔP=0.8bar,hot gas temperature th=+65℃,and subcooling of refrigerant Δtsub=4K.

外形尺寸Dimensions
